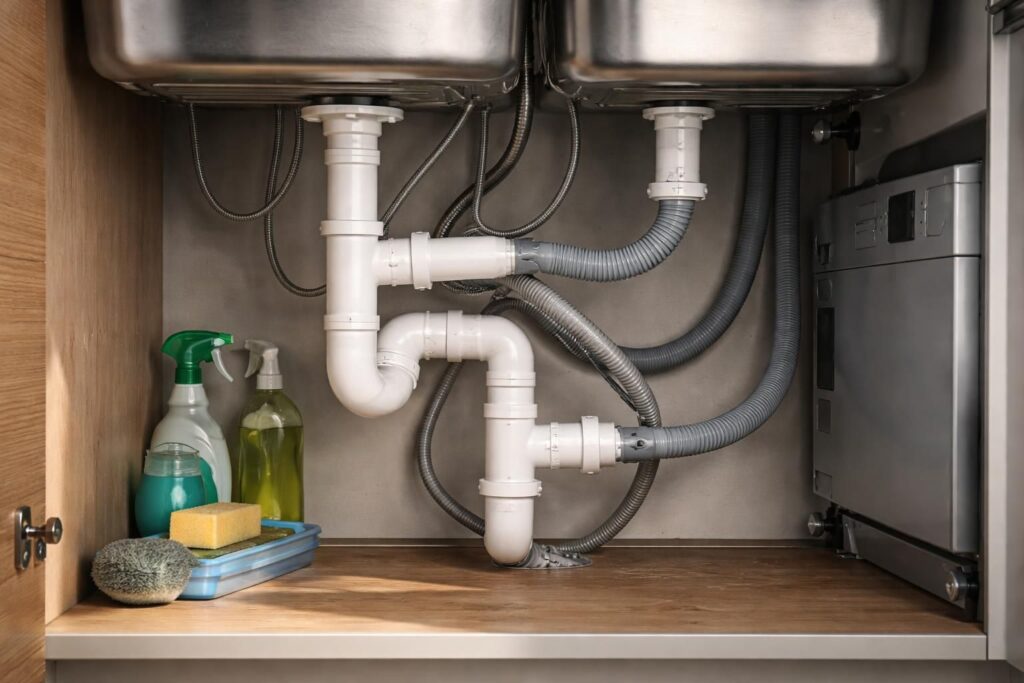

Les erreurs à éviter lors de la conception d’un schéma d’évacuation pour un évier et lave-vaisselle

Un réseau d’évacuation mal conçu peut causer de nombreux désagréments dans une cuisine, notamment des odeurs nauséabondes, des bouchons fréquents et même des dégâts d’eau. Les erreurs commises lors de la conception ou de la mise en œuvre d’un schéma d’évacuation peuvent avoir des conséquences immédiates et coûteuses à long terme. Un schéma bien pensé doit respecter des normes spécifiques et intégrer des composants adéquats pour assurer un fonctionnement optimal. Cet article mettra en lumière les erreurs courantes à éviter et fournira des conseils pratiques pour garantir la fiabilité de l’évacuation d’un évier et d’un lave-vaisselle.

Comprendre l’importance d’un schéma d’évacuation bien conçu

Le schéma d’évacuation est essentiel pour assurer l’évacuation rapide et hygiénique des eaux usées, qu’elles proviennent d’un évier ou d’un lave-vaisselle. Dans la cuisine, cette tâche revient à un ensemble de pièces brevetées qui permettent à l’eau de s’écouler en toute sécurité. Il s’agit notamment de la bonde de l’évier, du siphon, des tuyaux PVC, et d’un évent, tous connectés dans un système fluide. Un bon design évite les obstructions et garantit que les déchets, y compris la graisse, se déplacent sans accroc.

Les spécifications techniques, telles que la pente de tuyauterie et le diamètre des tuyaux, sont critiques pour un fonctionnement efficace. En effet, un manque de pente ou un mauvais diamètre peut entraîner des stagnations et de l’encrassement, menant à des bouchons et blocages. Par conséquent, comprendre et respecter les spécifications normatives, comme les normes NF DTU, est fondamental pour éviter des problèmes coûteux en matière d’évacuations.

Schéma d’évacuation : pièces essentielles et leur rôle

Lorsque l’on conçoit un schéma d’évacuation pour un évier et un lave-vaisselle, plusieurs composants doivent être pris en compte. Le principal d’entre eux est le siphon, qui joue un rôle crucial dans la prévention des odeurs. Ce dernier empêche les gaz émanant des canalisations de remonter dans la cuisine en créant une barrière d’eau.

Les éléments suivants sont indispensables :

• Siphon : il est recommandé d’opter pour un modèle avec une hauteur de garde d’eau d’au moins 50 mm pour garantir son efficacité.
• Tuyauterie : le diamètre des tuyaux doit être conforme aux normes. Par exemple, pour une évacuation d’évier, un diamètre de 40 mm est souvent suffisant.
• Ventilation : elle est nécessaire pour éviter les dépressions dans le système, ce qui permet de préserver la garde d’eau dans le siphon. Des clapets aérateur peuvent être intégrés à cet effet.

Erreurs de conception à éviter

Même avec les meilleures intentions, il existe plusieurs erreurs de conception communes lors de la création d’un schéma d’évacuation. Une étude attentive de ces erreurs permettra de minimiser des problèmes futurs. Voici quelques-unes des plus fréquentes :

Pente insuffisante ou trop forte

La pente de la tuyauterie est un facteur clé dans l’écoulement des eaux usées. Une pente de 1 % est généralement recommandée, permettant à l’eau de s’écouler sans stagnation. Si la pente est trop faible, l’accumulation de dépôts est inévitable, tandis qu’une pente trop forte peut entraîner un écoulement trop rapide, laissant les solides derrière.

Diamètre inadapté

Un diamètre supérieur à 40 mm est souvent nécessaire pour les évacuations de cuisines. Si les tuyaux sont trop étroits, le risque de bouchons et blocages augmente. À l’inverse, un diamètre trop large peut diminuer l’efficacité du nettoyage par l’eau.

Absence de siphon ou modèle inapproprié

Sans siphon adapté, l’évacuation deviendra rapidement une source de mauvaise odeur. Il est impératif de sélectionner un siphon avec une garde d’eau suffisante pour éviter ce problème.

Respect des normes et bonnes pratiques

Il est crucial de suivre les normes de plomberie établies pour assurer une installation correcte. Selon les recommandations de la norme NF DTU 60.11, les pentes minimales et les diamètres doivent être scrupuleusement respectés. Cela signifie qu’un diamètre de 40 mm doit être utilisé pour les éviers et lave-vaisselle et qu’une pente de 1 % doit être observée pour garantir un drainage efficace.

Élément	Recommandation
Diamètre tuyau	40 mm PVC
Pente minimale	1 % (1 cm/m)
Hauteur du siphon	≥ 50 mm de garde d’eau
Ventilation	Clapet Aérateur

Étanchéité joints : un facteur clé

Une installation ne peut être efficace que si tous les joints et raccords sont bien étanches. L’utilisation de colles et joints de qualité pour les connexions est primordiale. Des joints usés ou de mauvaise qualité entraînent des fuites et des odeurs désagréables. L’étanchéité correcte des joints de tuyau empêche également les pertes de pression, garantissant une évacuation fluide.

Guide d’installation étape par étape

Une bonne conception doit être suivie d’une installation rigoureuse. Voici un guide pratique des étapes à suivre pour réaliser votre schéma d’évacuation :

1. Tracer le parcours : planifiez soigneusement le chemin des tuyaux et les hauteurs.
2. Pré-monter : emboîtez les pièces sans colle pour valider les longueurs.
3. Installer le siphon : choisissez un siphon avec sortie pour le lave-vaisselle.
4. Former la boucle : le tuyau du lave-vaisselle doit avoir une boucle anti-siphon.
5. Coller tous les éléments : dégraissez avant d’encoller et emboîtez rapidement.
6. Ventiler : installez le clapet à la hauteur requise.
7. Tester le système : vérifiez l’absence de fuites lors d’un test d’écoulement.

Suivi et maintenance : pérenniser l’évacuation

Pour s’assurer que le système reste opérationnel, une maintenance régulière est indispensable. Cela inclut :

• Nettoyage du siphon : tous les 6-12 mois pour éviter les obstructions.
• Contrôle visuel des joints : après chaque déménagement d’appareil ou fuite suspecte.
• Rinçage à l’eau chaude : après des préparations grasses pour décrasser les résidus.

Prévention des problèmes futurs

Il est également utile de se familiariser avec les signes d’alerte précoces. Des bruits étranges dans les tuyaux, une drainage lent ou une odeur persistante de mauvaises odeurs sont des signaux indiquant que quelque chose ne va pas. Agir rapidement peut éviter des réparations coûteuses.

Conclusion : un système d’évacuation efficace pour une cuisine sans tracas

Des erreurs lors de la conception ou de la mise en œuvre peuvent compromettre l’intégrité de votre installation sanitaire. La compréhension des éléments essentiels et le respect des normes garantissent un fonctionnement sans accroc. Un travail minutieux et un entretien approprié préserveront la qualité de votre schéma d’évacuation, offrant ainsi un environnement sûr et agréable dans votre cuisine.
